Contexte

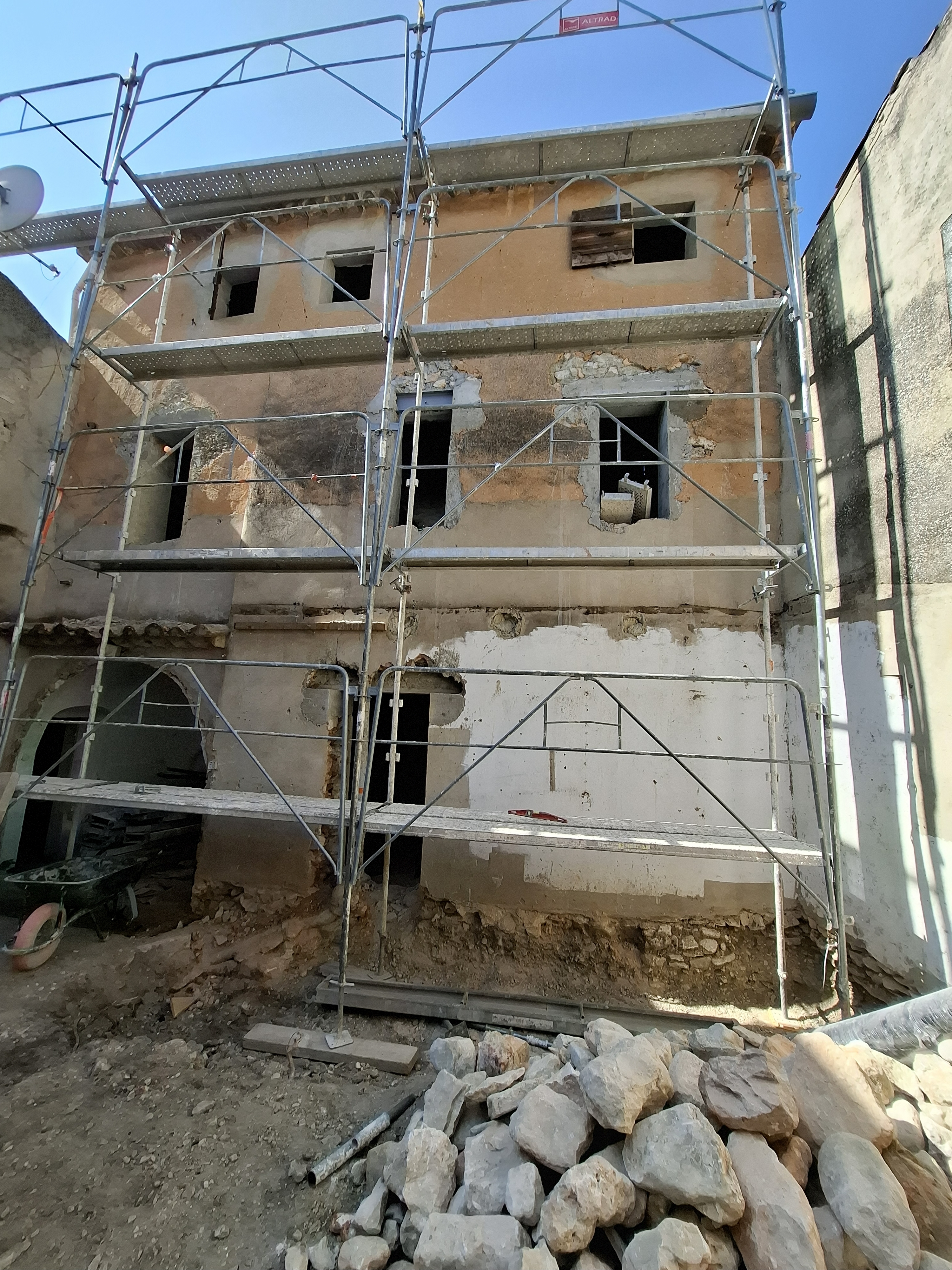

Maison de village construite en 1884 à Villars (Vaucluse), 235 m² sur R+2. Le propriétaire souhaite créer un nouvel accès intérieur en modifiant un plancher existant, avec contrainte d’alignement sur une fenêtre à conserver.
Mission

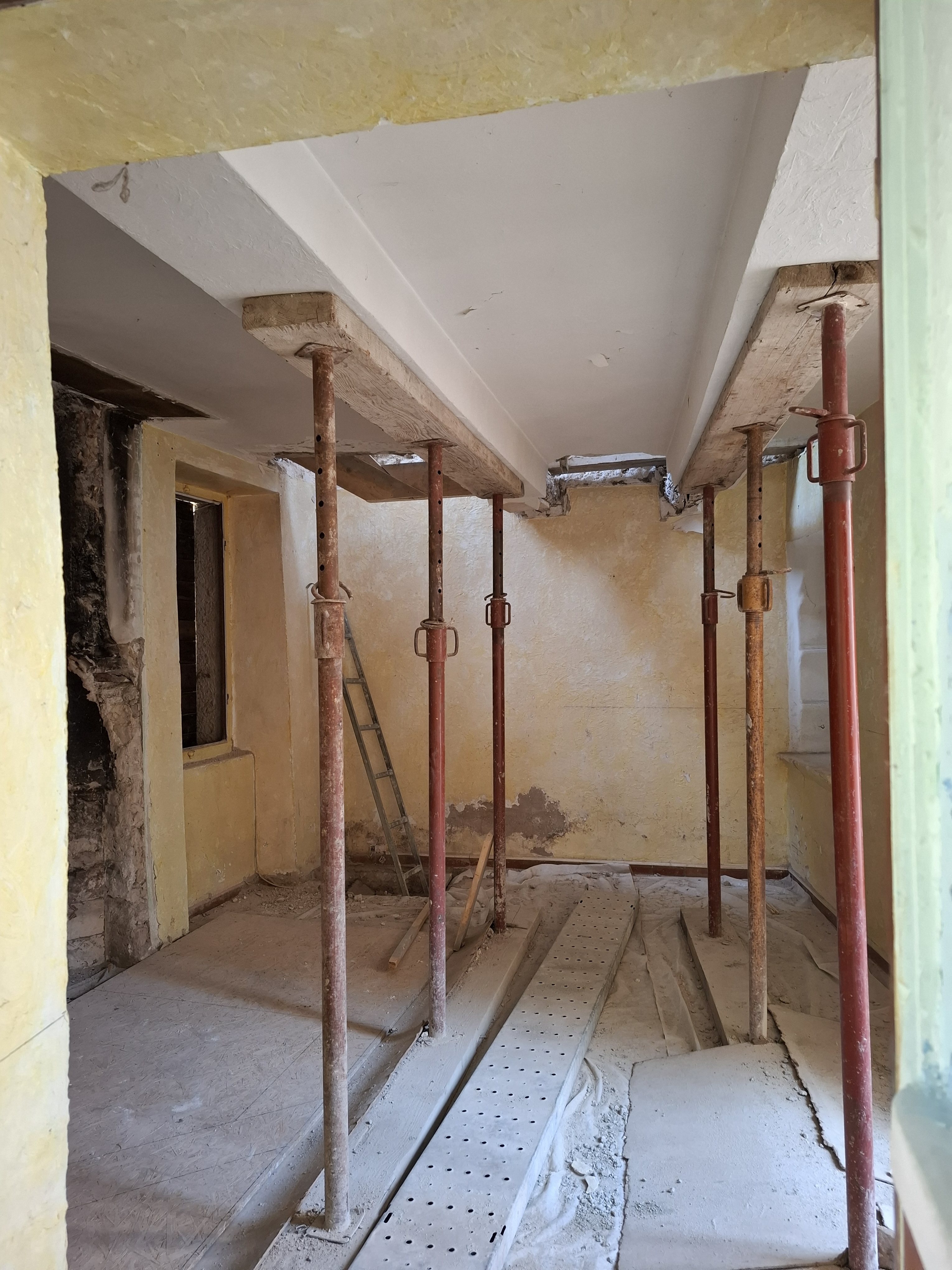

REGRAIN a étudié la faisabilité de la création d’une trémie dans le plancher bois et proposé deux solutions de renfort :
- Solution 1 — Poutre retroussée : écartée en raison d’une exécution complexe pour le ferronnier donc d’un coût élevé…

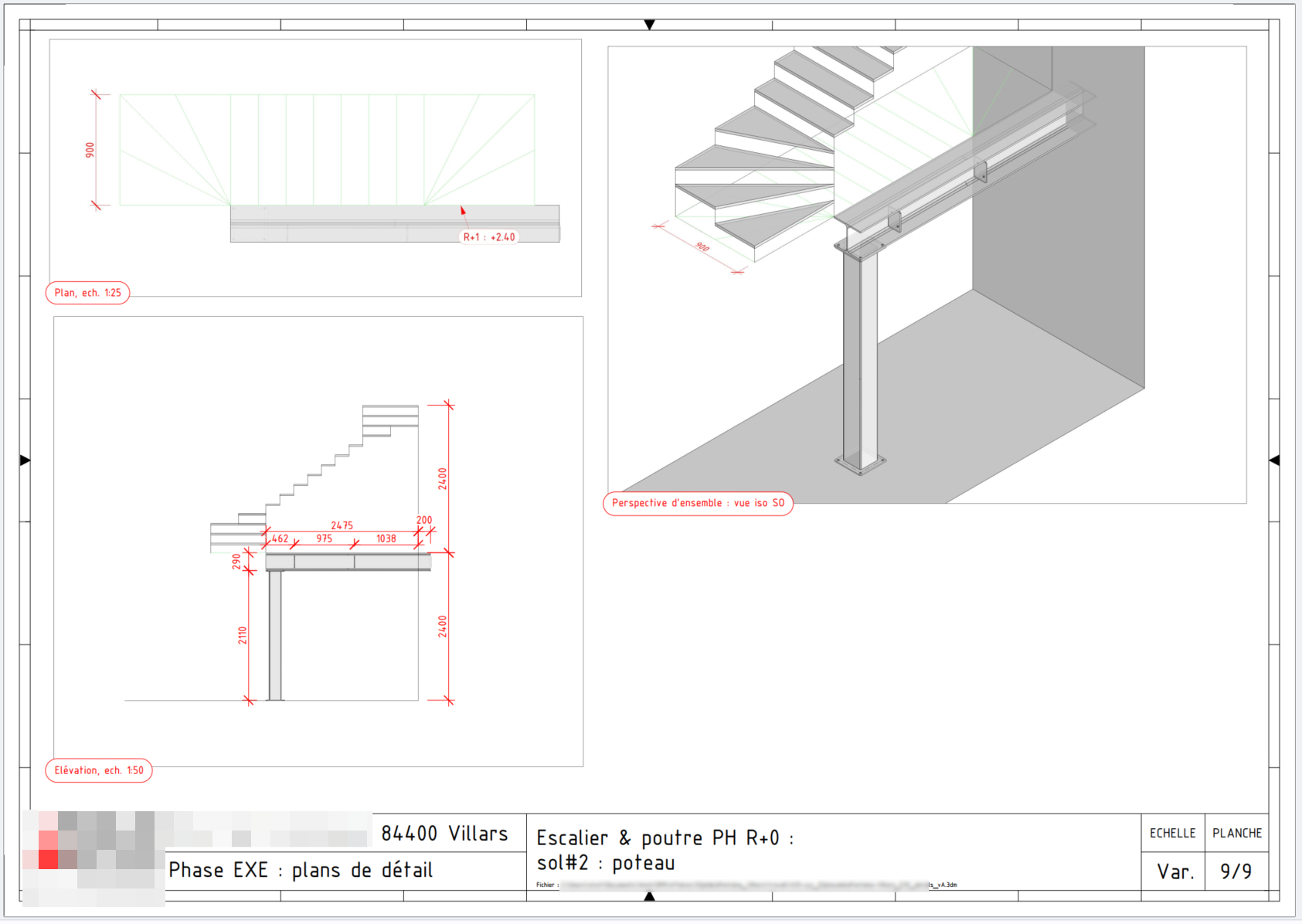

- Solution 2 — Poutre droite + poteau métallique (retenue) : plus simple à mettre en œuvre, respect du coup de tête et massif du poteau déjà réalisé…
Pour chaque solution :
- dimensionnement des éléments porteurs et des ancrages (dispositions constructives), plans guides 2D et visualisations 3D, avec intégration des volées d’escaliers.
- réunions techniques entre client, architecte & entreprises
Résultat
La solution 2 a été retenue par le maître d’ouvrage. Les plans guides ont permis aux entreprises de chiffrer leur offre avec précision.
- Plans guides 2D avec géométrie, sections et spécifications matériaux
- Visualisations 3D des deux solutions comparées
- Note de calcul de vérification aux Eurocodes

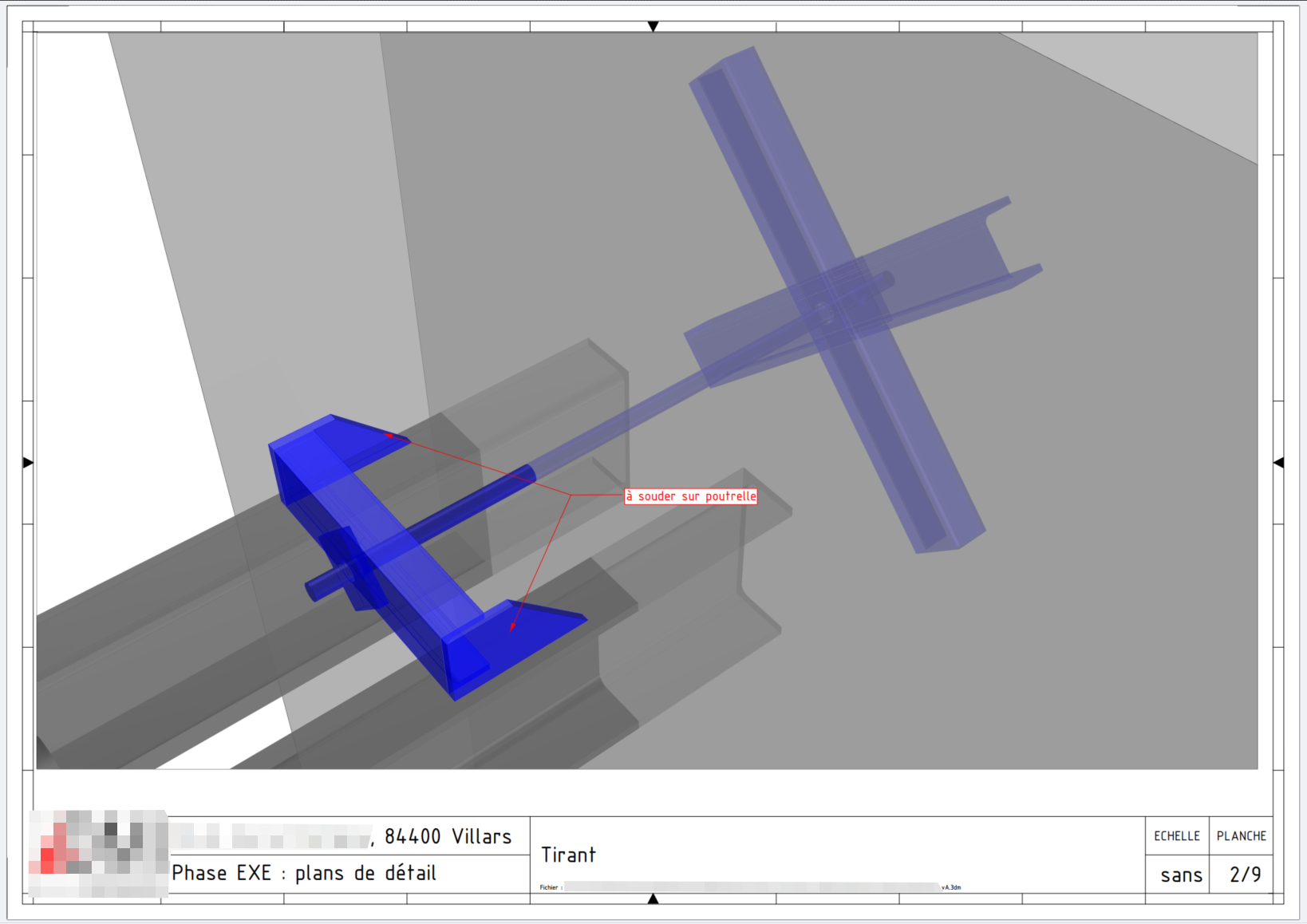

- Détails d’ancrage
Aperçus
